Como escolher disjuntor usando a tabela de disjuntores

Mardey Costa
Escrito por Mardey Costa em 12 de abril de 2022
Junte-se a mais de 15.000 pessoas

Entre para nossa lista e receba conteúdos exclusivos e com prioridade

Você sabe como escolher um disjuntor usando a tabela de disjuntores para residências, chuveiros e ar condicionados?

Neste artigo, você vai conferir a tabela de disjuntores por tipo de aparelho e descobrir qual será o disjuntor ideal para a instalação.

Além disso,  vamos explicar como usar a tabela de disjuntores para chuveiro e a tabela de disjuntores para ar condicionado.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam consultar estas tabelas de disjuntores.

Para que serve as tabelas de disjuntores

A tabela de disjuntores é uma tabela usada para consultar qual o disjuntor ideal para a proteção de cabos e aparelhos elétricos

Neste caso, não seria necessário fazer cálculos para determinar o disjuntor ideal.

Basta consultar qual o tipo de aparelho que será usado, e conferir a potência elétrica e a tensão elétrica de funcionamento para encontrar o disjuntor adequado.

Como funciona a tabela de disjuntores

Na imagem abaixo é possível visualizar uma tabela de disjuntores com vários tipos de aparelhos, confira.

Na tabela acima, é possível visualizar um resumo com alguns aparelhos mais usados com a potência elétrica, a tensão elétrica em 127 e 220 Volts.

Também é possível visualizar qual será a bitola do condutor e qual será o disjuntor ideal.

Mas é importante destacar que o correto é fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um eBook grátis para você baixar e que ensina como dimensionar o disjuntor geral em uma residência.

Se você tiver interesse, acesse os conteúdos acima para saber mais.

Mas existem vários tipos de tabelas de disjuntores para vários tipos de equipamentos, confira abaixo.

Tabela de disjuntores por tipo de equipamento

Outro detalhe importante é o tipo de aparelho e como por exemplo um chuveiro ou ar condicionado e outros equipamentos.

Neste caso, estes tipos de equipamentos trabalham com alta potência e podem variar conforme cada equipamento.

E para facilitar o seu entendimento vamos explicar passo a passo como funciona as tabelas abaixo:

  • Tabela de disjuntores para chuveiro
  • Tabela de disjuntores para ar condicionado

Vamos conferir agora a tabela de disjuntores para chuveiro elétrico e como ela funciona na prática.

Tabela de disjuntores para chuveiro

Para explicar a tabela de disjuntores para chuveiro, então vamos citar o exemplo de um chuveiro da linha Maxi Banho Ultra 4600W de 127V da marca Lorenzetti.

Ele é considerado um modelo popular em residências e disponível no site do Magazine Luiza por R$ 69,90.

E depois de acessar o site da Lorenzetti, podemos perceber que o modelo Maxi Banho Ultra da Lorenzetti está disponível em quatro modelos diferentes, sendo eles.

  • Maxi Banho Ultra 4600W com tensão de 127V
  • Maxi Banho Ultra 4600W com tensão de 220V
  • Maxi Banho Ultra 5500W com tensão de 127V
  • Maxi Banho Ultra 5500W com tensão de 220V

Observe que possui uma potência elétrica que pode variar entre 4600W ou 5500W conforme o modelo escolhido.

Além disso, essa linha de chuveiro da marca Lorenzetti pode ser vendida nas tensões de 127 Volts ou 220 Volts.

Por isso, confira abaixo a tabela de disjuntores para chuveiro que trabalham com tensão de 127 Volts.

Tabela de disjuntores para chuveiro de 127 Volts

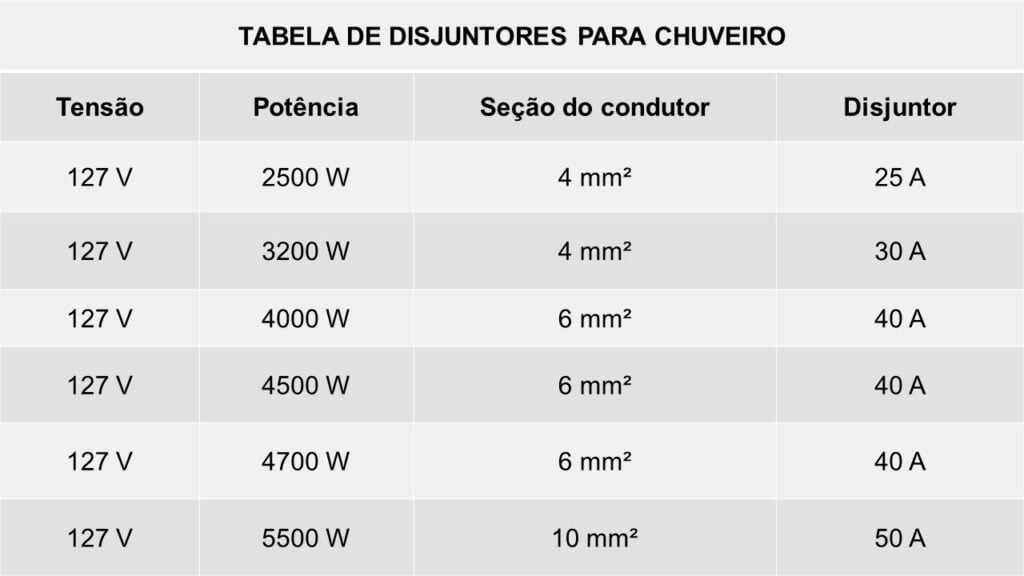

Na imagem abaixo é possível visualizar a tabela de disjuntores para chuveiro elétrico, confira.

Tabela de disjuntores para chuveiro de 127 Volts

Neste caso temos uma tabela geral, onde a tensão elétrica do chuveiro é de 127 Volts.

E a potência elétrica do chuveiro que varia de 2500W a 5500W, conforme os fabricantes disponíveis no mercado.

Além disso, teremos o valor do disjuntor ideal para essa instalação e a bitola ou seção mínima do condutor do chuveiro.

Tabela de disjuntores para chuveiro Maxi Banho Ultra 4600W de 127V

Neste caso, observando a tabela acima podemos verificar que para o chuveiro da linha Maxi Banho Ultra 4600W de 127V da marca Lorenzetti será necessário um disjuntor de 40A.

E a bitola do fio ou seção mínima deverá ser de 6mm².

Mas se o modelo de chuveiro não fosse de 127 Volts, então seria necessário conferir a tabela abaixo.

Tabela de disjuntores para chuveiro de 220 Volts

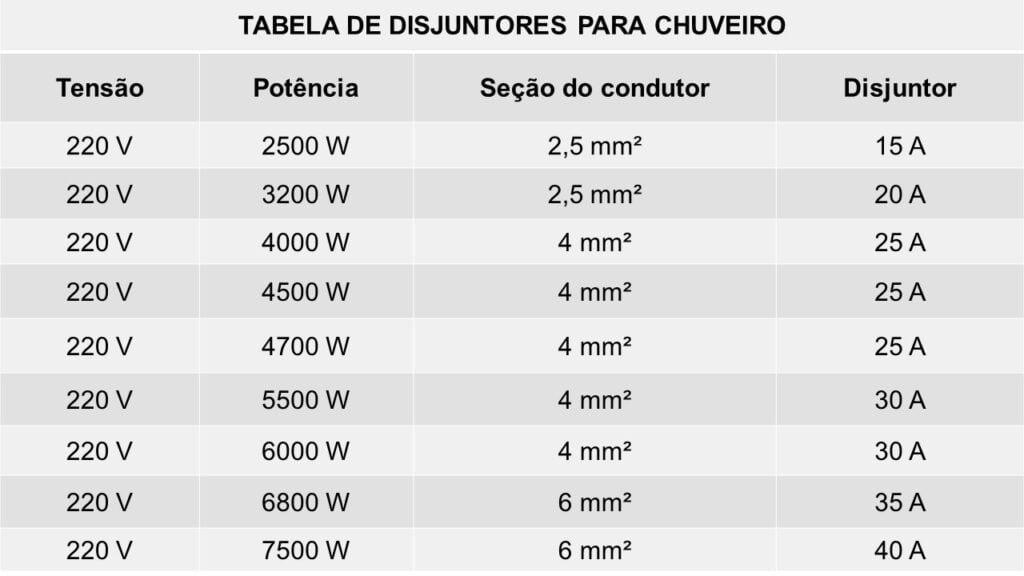

Na imagem abaixo é possível visualizar a tabela de disjuntores para chuveiro onde a tensão elétrica será de 220 Volts.

Tabela de disjuntores para chuveiro de 220 Volts

Na imagem acima temos uma tabela de disjuntores para chuveiro que trabalham com tensão elétrica de 220 Volts.

E a potência elétrica do chuveiro que varia de 2500W a 7500W, conforme os fabricantes disponíveis no mercado.

Além disso, teremos o valor do disjuntor ideal para essa instalação e a seção mínima do condutor para esse chuveiro.

Tabela de disjuntores para chuveiro Maxi Banho Ultra 4600W de 220V

Agora se considerarmos que o chuveiro escolhido foi o chuveiro da linha Maxi Banho Ultra 4600W de 220V da marca Lorenzetti

Então, observando a tabela acima podemos verificar que seria necessário um disjuntor de 25A.

E a bitola do fio ou seção mínima para esse chuveiro deverá ser de 4mm².

Mas apesar de a tabela de disjuntores para chuveiro acima ser essencial para fazer em uma rápida consulta sem precisar fazer cálculos.

É importante destacar que você já consegue acessar essas informações de maneira rápida, confira abaixo.

Agora vamos entender como encontrar a tabela de disjuntores para chuveiro, confira abaixo.

Como encontrar a tabela de disjuntores para chuveiro

Segundo as leis brasileiras, todos os fabricantes devem fornecer aos clientes as informações básicas de funcionamento do produto.

Existem 3 formas rápidas de você encontrar a tabela de disjuntores para chuveiro fornecida pela fabricante, como:

  • No chuveiro ;
  • Na embalagem do chuveiro;
  • Manual do fabricante do chuveiro;

Neste caso, por se tratar de um chuveiro elétrico, devem ser fornecidos a potência elétrica, tensão de funcionamento e a corrente necessária para o funcionamento.

Confira agora como encontrar as informações básicas de uma tabela de disjuntores para chuveiro.

Tabela de disjuntores para chuveiro no próprio chuveiro

Neste caso, alguns fabricantes podem adicionar essa informação no próprio corpo do chuveiro para facilitar ainda mais para o cliente.

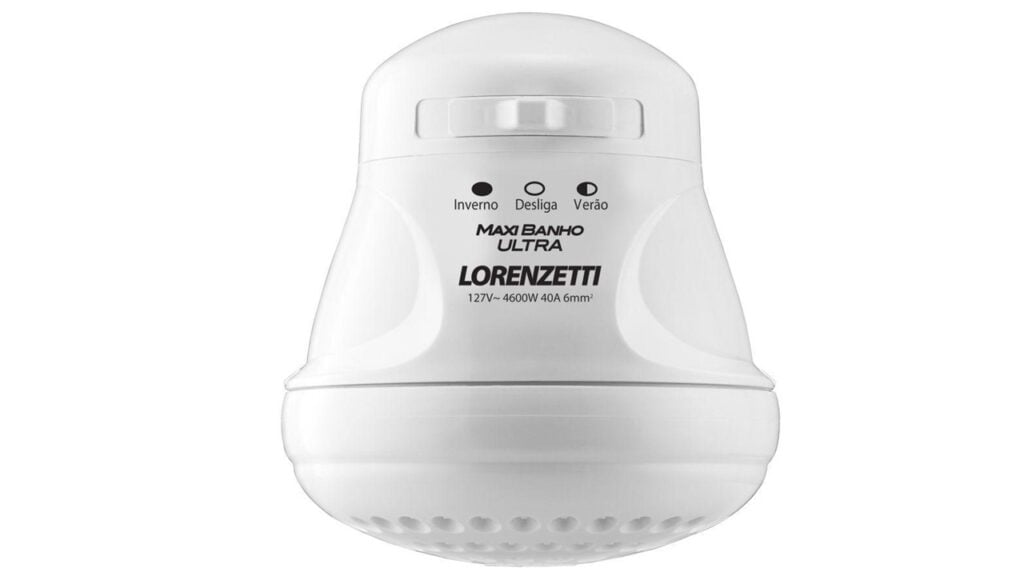

Na imagem abaixo é possível visualizar o chuveiro Maxi Banho Ultra 4600W de 127V da marca Lorenzetti que escolhemos no início deste artigo.

Tabela de disjuntores para chuveiro no próprio chuveiro

E se você observar atentamente, perceberá que abaixo do nome do fabricante Lorenzetti, possui todas as informações básicas como 127V 4600W 40A 6mm².

Mas se por algum motivo essas informações básicas não estiverem no corpo do chuveiro então verifique na embalagem, confira abaixo.

Tabela de disjuntores para chuveiro na embalagem

Outra maneira de encontrar as informações básicas de funcionamento do chuveiro como a tabela de disjuntores para chuveiro é observar na embalagem do produto.

Na imagem abaixo é possível visualizar a embalagem do chuveiro chuveiro Maxi Banho Ultra 4600W de 127V da marca Lorenzetti que escolhemos acima.

Tabela de disjuntores para chuveiro na embalagem

Neste caso, a orientação é verificar atentamente a embalagem e o verso da embalagem do chuveiro.

E em seguida conferir se todas essas informações do chuveiro estão disponíveis.

Mas é importante destacar que isso pode variar um pouco conforme cada fabricante.

Além disso, você também pode conferir outras informações disponíveis no selo Procel que vem anexado à embalagem do chuveiro.

Tabela de disjuntores e selo do Procel

Na imagem abaixo é possível visualizar o selo do Procel do chuveiro Maxi Banho Ultra 4600W de 127V da marca Lorenzetti que escolhemos no início deste artigo.

Tabela de disjuntores para chuveiro com selo do procel

Na imagem acima é possível visualizar as informações básicas como a potência nominal do equipamento, a tensão nominal, a classificação de eficiência energética e outras informações importantes.

Depois de seguir todas as orientações acima, você já deve ter conseguido encontrar todas as informações necessárias no chuveiro e na embalagem.

Mas caso seja necessário mais informações sobre o produto, então você pode acessar o manual do fabricante.

Confira abaixo onde encontrar o manual do fabricante com a tabela de disjuntores do chuveiro e suas especificações técnicas.

Tabela de disjuntores para chuveiro no manual do fabricante.

Se você precisa de mais informações técnicas sobre o chuveiro então, você pode acessar o manual do fabricante que vem impresso junto com o chuveiro.

Ou também pode acessar o manual do fabricante que também está disponível no site da fabricante Lorenzetti.

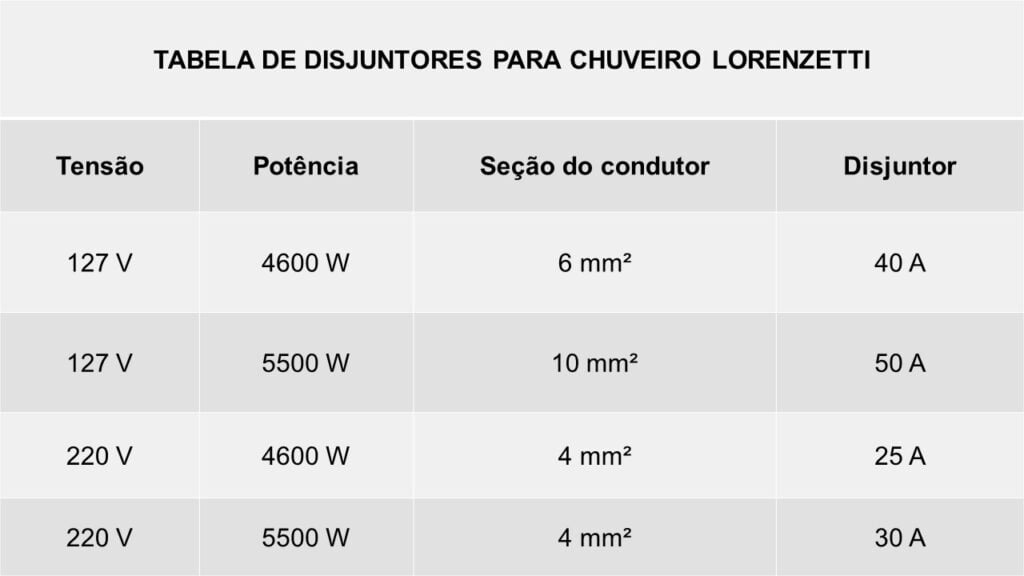

Na imagem abaixo é possível visualizar a tabela de disjuntores para chuveiro da linha Maxi Banho Ultra da marca Lorenzetti disponível no manual do fabricante.

Tabela de disjuntores para chuveiro no manual do fabricante.

Na imagem acima é possível visualizar as especificações técnicas dos 4 modelos disponíveis da linha de chuveiros Maxi Banho Ultra da Lorenzetti, sendo eles.

  • Maxi Banho Ultra 4600W com tensão de 127V
  • Maxi Banho Ultra 4600W com tensão de 220V
  • Maxi Banho Ultra 5500W com tensão de 127V
  • Maxi Banho Ultra 5500W com tensão de 220V

Segundo a tabela de disjuntores para chuveiro da Lorenzetti, o modelo Maxi Banho Ultra 4600W com tensão de 127V deverá ter um disjuntor de 40a e condutores com seção mínima de 6mm².

E para o mesmo chuveiro, mas com tensão elétrica de 220 Volts, então a fabricante recomenda um disjuntor de 25A e condutores com seção mínima de 4mm²

Mas se o modelo escolhido for o Maxi Banho Ultra 5500W com tensão de 127V, então será necessário um disjuntor de 50A e condutores com seção mínima de 10mm².

E por último, se o modelo escolhido for o Maxi Banho Ultra 5500W com tensão de 220V, então será necessário um disjuntor de 30A e e condutores com seção mínima de 4mm².

É importante destacar que a fabricante está considerando as informações acima para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário condutores elétricos com bitola ou seção maior do que o especificado acima.

Outro detalhe importante ao comprar o disjuntor ser escolher corretamente a curva do disjuntor ideal para o chuveiro, confira.

Tabela de disjuntores para chuveiro com curva de disjuntor

Depois de determinar a corrente elétrica do chuveiro você precisa saber qual o tipo de curva do chuveiro.

Isso acontece porque os disjuntores também são classificados como disjuntores de curva B, curva C e curva D.

E neste caso, o disjuntor para chuveiro deve ser escolhido como disjuntor de curva B.

Isso acontece porque estes disjuntores de curva B são utilizados para realizar a proteção de equipamentos que possuam alguma característica resistiva.

Alguns exemplos são os aquecedores, chuveiros elétricos, fornos elétricos, tomadas, lâmpadas incandescentes, entre outros.

Neste caso, os disjuntores de curva de ruptura B trabalham com uma corrente de ruptura está compreendida entre 3 e 5 vezes a corrente nominal.

Nós já fizemos um artigo explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

Outro detalhe importante é seguir as orientações da norma NBR 5410, confira abaixo.

Tabela de disjuntores para chuveiro conforme a NBR 5410

Neste caso, é importante destacar que o correto é fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

E nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

Além disso, nós também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver interesse, acesse os artigos acima para saber mais.

Agora vamos conferir a tabela de disjuntores para ar condicionado e como ela funciona na prática.

Tabela de disjuntores para ar condicionado

Para explicar a tabela de disjuntores para ar condicionado, nós também iremos citar um exemplo prático.

Neste caso, vamos considerar que foi adquirido um ar condicionado de 9000 BTU da marca LG para ser instalado em um quarto, confira abaixo.

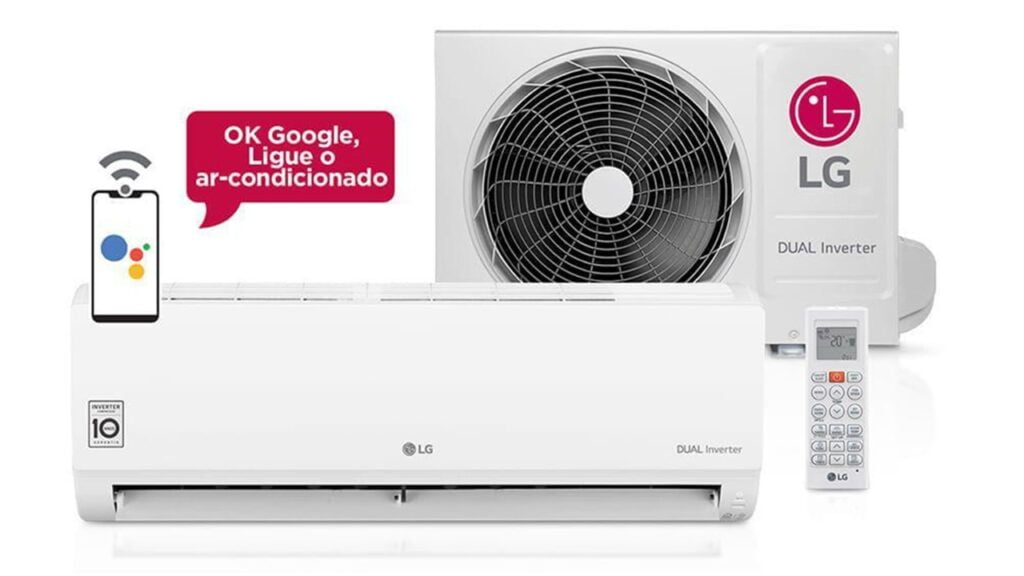

Na imagem abaixo podemos verificar o modelo do ar condicionado LG Dual Inverter Voice Split Frio 9000 BTU branco 220V S4-Q09WA51A, confira.

Tabela de disjuntores para ar condicionado LG

Observe que existem várias marcas de ar condicionado no mercado.

Mas a LG é uma das melhores marcas e também mais econômicas disponíveis no mercado.

Além disso, esse modelo de ar condicionado foi escolhido porque é considerado uma boa opção para quartos ou apartamentos pequenos e ainda pode ser gerenciado pelo wifi.

E fazendo uma busca rápida na internet, verificamos que ele está disponível no site do Mercado Livre por apenas R$ 1799,00.

Tabela de disjuntores para linha LG DUAL Inverter VOICE

Depois de acessar o site da LG podemos perceber que o modelo Dual Inverter Voice Split Frio da LG está disponível em quatro modelos diferentes, sendo eles.

  • LG DUAL Inverter VOICE 9.000 BTU Frio com 815W e tensão de 127V
  • LG DUAL Inverter VOICE 9.000 BTU Frio com 815W e tensão de 220V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com 1085W e tensão de 127V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com 1085W e tensão de 220V

Observe que eles possuem uma potência elétrica que pode variar entre 815W ou 1085W conforme o modelo escolhido.

Além disso, essa linha de ar condicionado da LG possui alguns modelos que podem ser vendidos nas tensões de 127 Volts ou 220 Volts.

Por isso, é importante destacar que a tabela abaixo é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter.

Além disso, a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Por isso, confira abaixo a tabela de disjuntores para ar condicionado que trabalham com tensão de 127 Volts.

Tabela de disjuntores para ar condicionado de 127 Volts

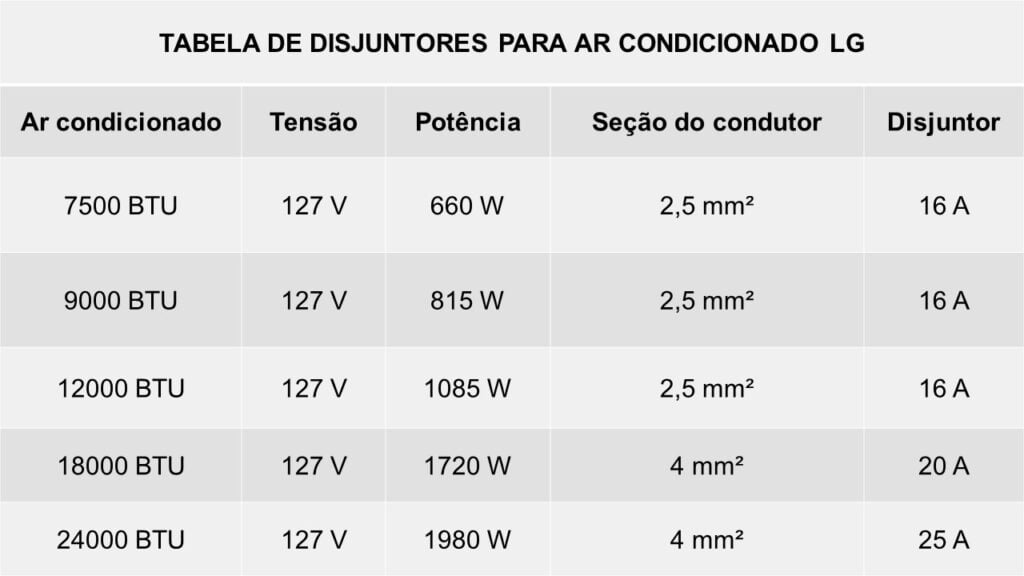

Na imagem abaixo é possível visualizar a tabela de disjuntores para ar condicionado LG, confira.

Tabela de disjuntores para ar condicionado de 127 Volts

Neste caso temos uma tabela geral, onde a tensão elétrica do ar condicionado é de 127 Volts.

E a potência elétrica do ar condicionado varia de 660W a 1980W, disponíveis pela fabricante no mercado.

Além disso, teremos o valor do disjuntor ideal para essa instalação e a bitola ou seção mínima do condutor do chuveiro.

Tabela de disjuntores para ar condicionado LG Dual Inverter Voice Split Frio de 9000 BTU de 127 Volts

Neste caso, observando a tabela acima podemos verificar que para um ar condicionado LG Dual Inverter Voice Split Frio de 9000 BTU de 127 Volts será necessário um disjuntor de 10A.

E a bitola do fio ou seção mínima do condutor deverá ser de 2,5mm².

Mas é importante destacar que alguns modelos abaixo podem não estar disponíveis pela LG para tensão elétrica de 127 Volts, mas serão considerados para efeitos de cálculo.

Além disso, se o modelo do ar condicionado não fosse de 127 Volts, então seria necessário conferir a tabela abaixo.

Tabela de disjuntores para ar condicionado de 220 Volts

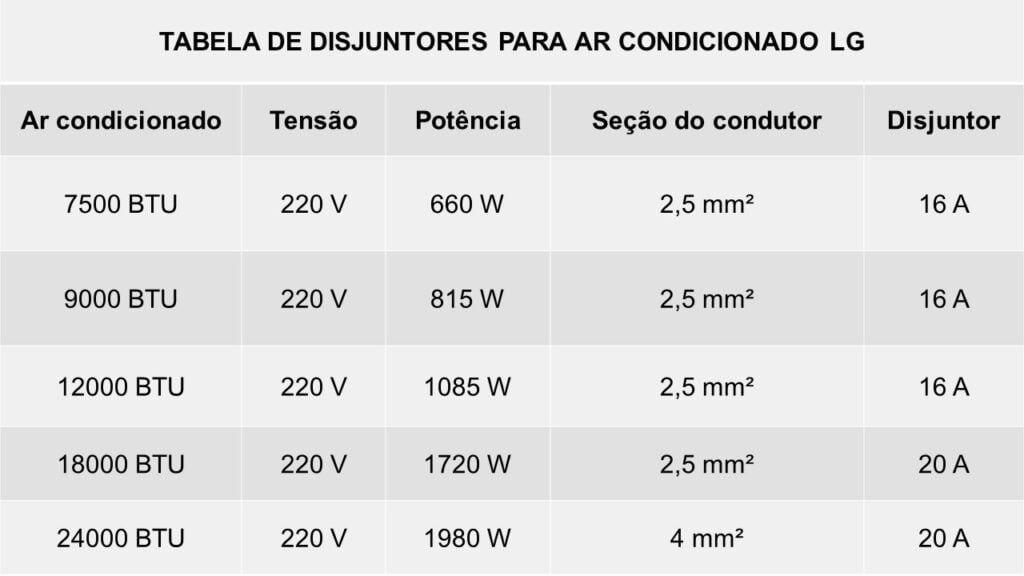

Na imagem abaixo é possível visualizar a tabela de disjuntores para ar condicionado, confira.

Tabela de disjuntores para ar condicionado de 220 Volts

Neste caso temos uma tabela geral, onde a tensão elétrica do ar condicionado é de 220 Volts.

E a potência elétrica do ar condicionado que também varia de 660W a 1980W, disponíveis pela fabricante no mercado.

Além disso, teremos o valor do disjuntor ideal para essa instalação e a bitola ou seção mínima do condutor do chuveiro.

Tabela de disjuntores para ar condicionado LG Dual Inverter Voice Split Frio de 9000 BTU de 220 Volts

Neste caso, observando a tabela acima podemos verificar que para um ar condicionado LG Dual Inverter Voice Split Frio 9000 BTU de 220 Volts será necessário um disjuntor de 16A.

E a bitola do fio ou seção mínima deverá ser de 2,5mm².

Mas muitas pessoas têm dúvidas sobre o dimensionamento de disjuntores e outros equipamentos, confira abaixo.

Dúvidas sobre tabela de disjuntores para ar condicionado

Observe que cada disjuntor tem uma amperagem que deve ser definida de acordo com a potência do eletrodoméstico a ser ligado.

Neste caso, é preciso destacar que o disjuntor é dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Por isso, mesmo que a corrente elétrica do ar condicionado seja considerada baixa.

Nós devemos considerar qual a bitola ou seção mínima do cabo e  a corrente elétrica máxima suportada.

Por exemplo, em alguns modelos acima poderiam ser usados os disjuntores de 10A, mas a fabricante recomenda disjuntores de 16A.

Isso acontece porque segundo a norma NBR 5410, os cabos elétricos de 2,5mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, o disjuntor recomendável será de 16A para sua proteção.

Mas apesar de a tabela de disjuntores para ar condicionado acima ser essencial para fazer uma rápida consulta, e sem precisar fazer muitos cálculos.

É importante destacar que já existem outras maneiras de acessar essas informações de maneira rápida, confira abaixo.

Agora vamos entender como encontrar a tabela de disjuntores para ar condicionado, confira abaixo.

Como encontrar a tabela de disjuntores para ar condicionado

Segundo as leis brasileiras, todos os fabricantes devem disponibilizar aos clientes as informações básicas de funcionamento do produto.

Existem 3 formas rápidas de você encontrar essas informações ou a tabela de disjuntores para ar condicionado fornecidas pela fabricante, como:

  • No ar condicionado;
  • Na condensadora do ar condicionado;
  • Manual do fabricante do ar condicionado;

Confira agora como encontrar as informações básicas do ar condicionado.

Tabela de disjuntores para ar condicionado no próprio ar condicionado

Neste caso, a orientação é verificar o Selo do Procel que geralmente vem colado no ar condicionado.

Na imagem abaixo é possível visualizar o selo do Procel do ar condicionado LG Dual Inverter Voice Split Frio 9000 BTU de 127 Volts que mostramos no início deste artigo.

Na imagem acima deve ser possível visualizar as informações básicas como a quantidade de BTU, a potência nominal e a tensão nominal do equipamento.

Tabela de disjuntores para ar condicionado e selo do Procel

Além disso, também deve ser informado a corrente nominal, o consumo mensal e a classificação de eficiência energética e outras informações importantes.

Depois de seguir todas as orientações acima, você já deve ter conseguido encontrar muitas das informações necessárias.

Mas outra maneira de encontrar as informações básicas de funcionamento do ar condicionado como a tabela de disjuntores para ar condicionado é observar na etiqueta da condensadora.

Tabela de disjuntores para ar condicionado na condensadora

Outra maneira de encontrar as informações básicas de funcionamento é através da etiqueta do ar condicionado.

Essa etiqueta adesiva geralmente está localizada na parte traseira da condensadora ou evaporadora do ar condicionado.

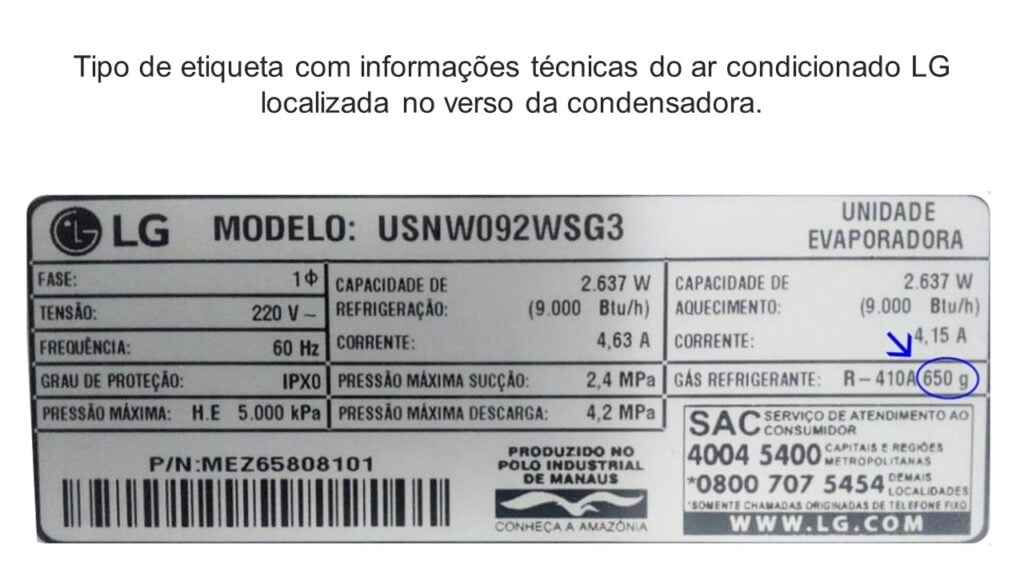

Na imagem abaixo é possível visualizar um exemplo da etiqueta de um ar condicionado LG, confira.

Tabela de disjuntores para ar condicionado na condensadora

Na imagem acima é possível visualizar as informações básicas como a tensão, a corrente elétrica e a frequência.

Além disso, também é possível consultar a quantidade de BTU e a capacidade de refrigeração e outras informações importantes.

Mas caso seja necessário mais informações sobre o produto, então você pode acessar o manual do fabricante.

Confira abaixo onde encontrar o manual do fabricante com a tabela de disjuntores do ar condicionado e suas especificações técnicas.

Tabela de disjuntores para ar condicionado no manual do fabricante.

Se você precisa de mais informações técnicas sobre a tabela de disjuntores para ar condicionado.

Então, você pode acessar o manual do fabricante que vem impresso junto com o ar condicionado.

Ou também pode acessar o manual do fabricante que também está disponível na internet.

Por exemplo, para acessar o manual do ar condicionado da LG, basta acessar o site da LG e procurar pela guia Suporte e escolher os manuais.

E em seguida escolher o modelo do seu ar condicionado para baixar o manual do fabricante na internet.

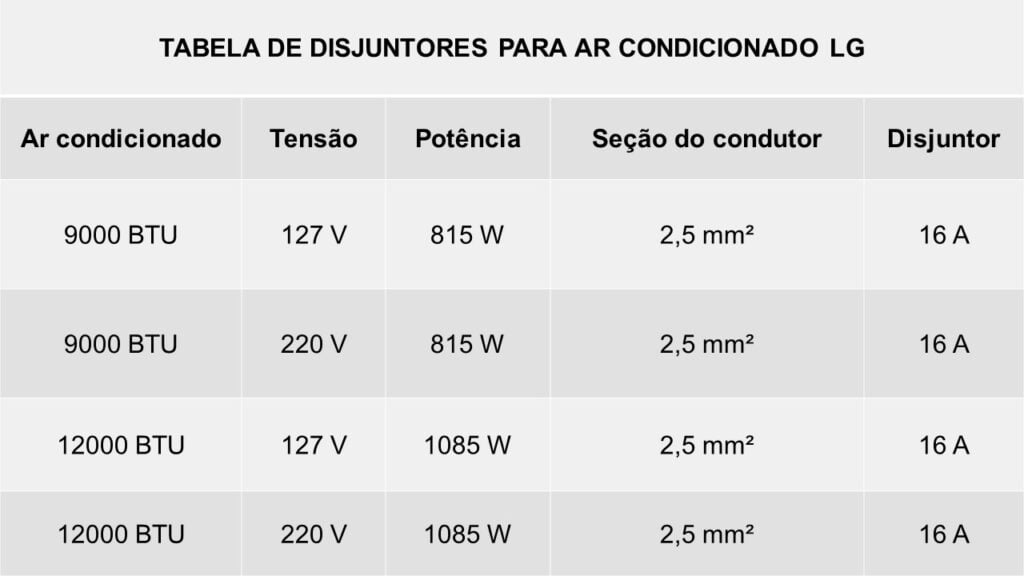

Na imagem abaixo é possível visualizar a tabela de disjuntores para ar condicionado LG Dual Inverter Voice Split Frio.

Tabela de disjuntores para ar condicionado LG no manual do fabricante.

Na imagem acima é possível visualizar as especificações técnicas dos 4 modelos disponíveis da linha da linha LG DUAL Inverter VOICE, sendo eles.

  • LG DUAL Inverter VOICE 9.000 BTU Frio com 815W e tensão de 127V
  • LG DUAL Inverter VOICE 9.000 BTU Frio com 815W e tensão de 220V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com 1085W e tensão de 127V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com 1085W e tensão de 220V

Segundo a tabela de disjuntores para ar condicionado da LG, o modelo LG DUAL Inverter VOICE 9.000 BTU Frio com 815W e tensão de 127V deverá ter um disjuntor de 16A e condutores com seção mínima de 2,5mm².

E para o mesmo ar condicionado, mas com tensão elétrica de 220 Volts, então será recomendado um disjuntor de 16A e condutores com seção mínima de 2,5mm².

Mas se o modelo escolhido for o ar condicionado de 12000 BTU com 1085W e com tensão de 127V, então será necessário um disjuntor de 16A e condutores com seção mínima de 2,5mm².

E por último, se o modelo escolhido for o ar condicionado de 12000 BTU com 1085W e tensão de 220V, então será necessário um disjuntor de 16A e condutores com seção mínima de 2,5mm².

É importante destacar que em alguns modelos acima poderiam ser usados os disjuntores de 10A, mas a fabricante recomenda disjuntores de 16A.

Tabela de disjuntores para ar condicionado LG sem queda de tensão

É importante destacar que estão sendo consideradas as informações acima para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente os condutores elétricos com bitola ou seção maior do que o especificado acima.

Outro detalhe importante a ser considerado é a curva do disjuntor para ar condicionado.

Tabela de disjuntores para ar condicionado com curva de disjuntor

Na prática, o disjuntor para ar condicionado deve ser o disjuntor de curva C.

Isso acontece porque os disjuntores trabalham com vários tipos de curvas como curva B, curva C e curva D.

E o disjuntor de curva C é ideal para as cargas de característica indutiva, ou seja, máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

O disjuntor de curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.
