Para que serve o Soft Starter SSW07 da WEG

Mardey Costa
Escrito por Mardey Costa em 13 de julho de 2022
Junte-se a mais de 15.000 pessoas

Entre para nossa lista e receba conteúdos exclusivos e com prioridade

Você sabe para que serve o Soft Starter SSW07 da WEG?

Neste artigo, você vai descobrir para que serve o Soft Starter SSW07 da WEG, como funciona, quais as principais funções e onde ele é usado na prática

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles conheçam o Soft Starter SSW07.

Para que serve o Soft Starter SSW07

O Soft Starter SSW07 é um equipamento eletrônico usado para garantir o acionamento controlado de motores elétricos.

Na prática, o Soft Starter é capaz de controlar a tensão aplicada no motor e limitar a corrente de partida, evitando os picos de corrente.

Mas antes de explicar sobre o Soft Starter SSW07, é importante destacar que existem vários tipos de fabricantes de Soft Starter no mercado.

Tipos de Soft Starter

Na prática, existem vários tipos de Soft Start disponíveis no mercado e vários tipos de fabricantes como por exemplo:

Mas para facilitar o seu aprendizado vamos escolher uma das fabricantes acima, como os Soft Starter da WEG.

E explicar na prática como funciona um dos modelos de Soft Starter da WEG e quais as suas vantagens, então confira abaixo.

Tipo de Soft Starter SSW07 da WEG

Se você ainda não conhece a WEG, então é importante destacar que ela é uma das maiores fabricantes de equipamentos elétricos do mundo.

A WEG é uma empresa multinacional brasileira com sede na cidade de Jaraguá do Sul, no estado de Santa Catarina.

Além disso, possui uma linha completa nas áreas de comando e proteção, variação de velocidade.

E também para automação de processos industriais, geração e distribuição de energia e vários outros outros produtos.

Mas também possui uma linha completa de Soft Starter como o SSW05, SSW07, SSW08 e o SSW900.

Depois dessas orientações importantes, vamos entender como funciona o Soft Starter SSW07 da WEG, confira abaixo.

Como funciona o Soft Starter SSW07

O Soft Starter SSW07 da WEG foi desenvolvido para o uso industrial ou profissional.

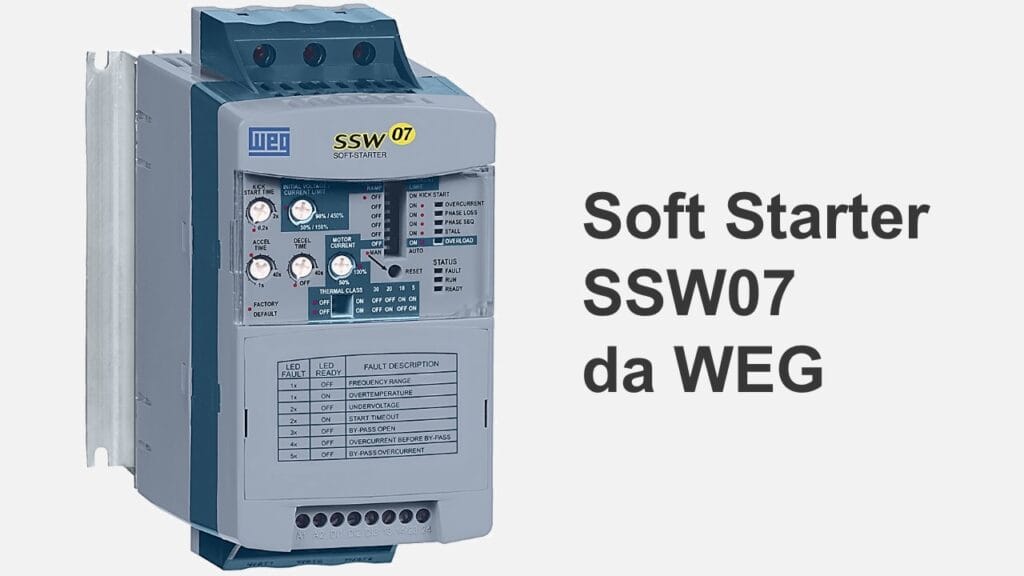

Na imagem abaixo é possível visualizar um modelo do Soft Starter SSW07 da WEG, confira abaixo.

Soft Starter SSW07 da WEG

Na imagem acima, é possível visualizar que ele possui um design mais compacto e também vem com o bypass incorporado.

Na prática, tudo  isso contribui para o aumento da vida útil do acionamento, otimiza o espaço e trabalha com menor dissipação de calor em painéis elétricos.

Mas quais são as principais funções de um Soft Starter SSW07, é o que vamos entender agora.

Principais funções do Soft Starter SSW07

No geral, este tipo de Soft Starter é considerado uma  solução ideal com com ótimo custo-benefício.

Tanto para partidas e paradas de motores trifásicos de indução e em aplicações que necessitam de controle de velocidade e torque durante a partida.

E com o controle da tensão aplicada ao motor, com o ajuste do ângulo de disparo dos tiristores.

Então é possível obter partidas e paradas mais suaves.

Além disso, com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga.

E isso garante que a corrente solicitada seja a mínima necessária para a partida do motor.

Mas onde é usado esse tipo de Soft Starter SSW07 na prática, é o que vamos descobrir agora.

Onde usar o Soft Starter SSW07

O Soft Starter SSW07 da WEG possui a capacidade de controlar as três fases do motor.

Esse tipo de Soft Starter é uma opção para acionamento de cargas pesadas como a que citamos no início deste artigo.

Mas caso tenha interesse em controlar cargas mais leves ou moderadas, você pode conhecer o SSW08.

Este modelo é similar ao Soft Starter SSW07, mas com a diferença que ele controla apenas duas fases do motor.

Depois de entender como funciona este tipo de Sof Starter da WEG, confira abaixo algumas das principais características.

Principais características do Soft Starter SSW07

Na lista abaixo, nós separamos as principais características do Soft Starter SSW07 que você precisa saber, confira.

  • Correntes: 17 a 412 A
  • Tensão: 220 a 575 V
  • By-pass incorporado
  • Elevado regime de partidas
  • Controle total nas três fases

Além disso, ele também possui as características abaixo, como:

  • Proteção do motor e da chave incorporada
  • Função “Kick-Start” para partidas com elevado atrito estático
  • IHM local ou remota (opcional)
  • Entrada para PTC do motor (opcional)

E também possui as seguintes características abaixo, como:

  • Operação em ambientes de até 55 °C
  • Pesos e dimensões extremamente reduzidas
  • Comunicação RS-232, RS-485, DeviceNet ou Ethernet (opcionais)

Além disso, ele também possui algumas funções abaixo, confira.

Funções do Soft Starter SSW07

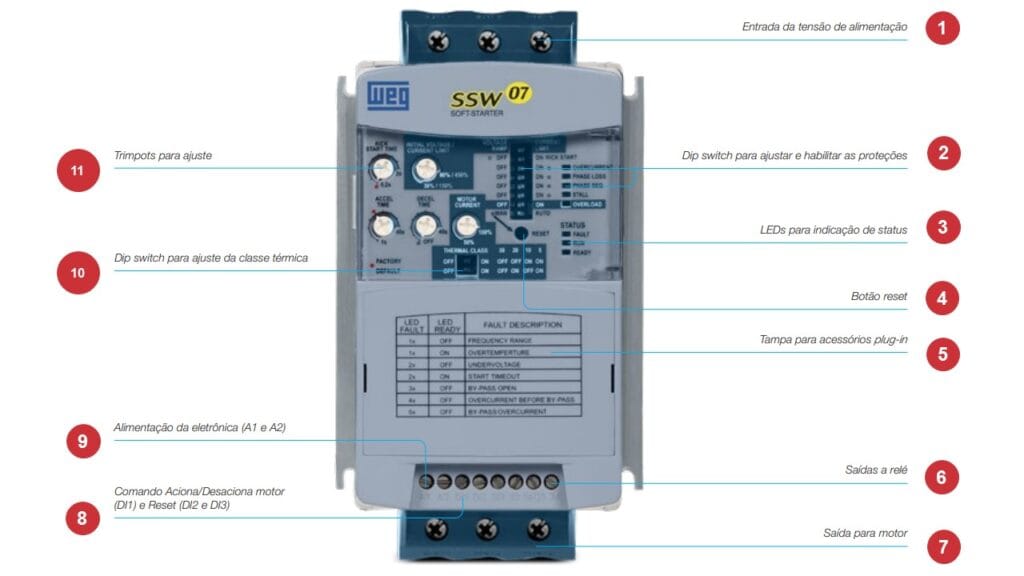

Na imagem abaixo é possível visualizar 11 pontos de marcação que identificam as funções do Soft Starter SSW07.

Funções do Soft Starter SSW07

Na primeira marcação temos a entrada de tensão de alimentação.

Na segunda marcação é possível visualizar o Dip switch para ajustar e habilitar as proteções.

Na terceira marcação é possível visualizar também os LEDs para indicação de status.

Além das funções acima, também temos as seguintes funções abaixo

Mais funções do Soft Starter SSW07

Na quarta marcação a indicação do botão de reset.

E na quinta marcação temos a indicação da tampa para acessórios plug-in.

Na sexta marcação, temos a indicação de saídas a relé.

Na sétima marcação, temos a indicação para a saída do motor.

Além das funções acima, também temos as seguintes funções abaixo

Outras funções do Soft Starter SSW07

E por último também temos as seguintes funções abaixo

Na oitava marcação, temos a indicação de comando Aciona/Desaciona motor (DI1) e Reset (DI2 e DI3).

Na nona marcação, temos a indicação da alimentação eletrônica (A1 e A2).

E na décima marcação, temos a indicação do Dip switch para ajuste da classe térmica.

E na última marcação, temos a indicação de Trimpots para ajuste.

Outros detalhes importantes sobre o Soft Starter também estão relacionados aos valores de potência para o motor máximo aplicável exibidos nas tabelas a seguir, confira abaixo.

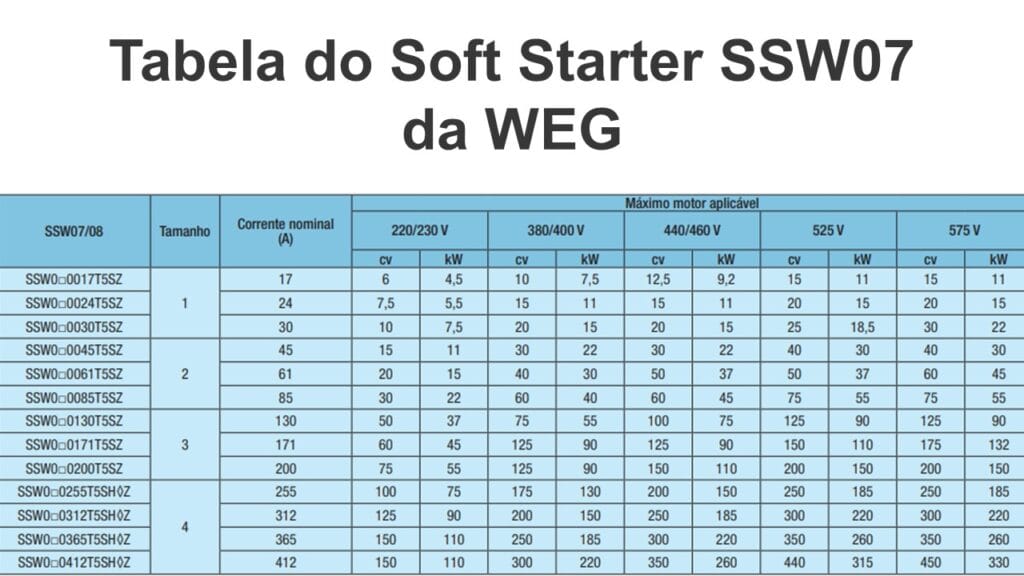

Tabela do Soft Starter SSW07

Na tabela abaixo é possível visualizar a tabela do Soft Starter SSW07.

Essa tabela contem informações válidas para motores de indução trifásicos WEG, 4 polos, sob condições de carga leve, como por exemplo para bomba centrífuga.

Os valores máximos de potência são orientativos e as potências de motores podem variar conforme o fabricante ou a velocidade, confira.

Tabela de Soft Starter SSW07

Analisando a tabela acima, considere Substituir □ por 7 para SSW07 e 8 para SSW08.

Além disso, com base na tabela acima, considere substituir ◊ por 1 para alimentação de controle da ventilação em 110 V e 2 para 220 V.

E na tabela abaixo é possível conferir a tabela de acessórios para Soft Starter SSW07.

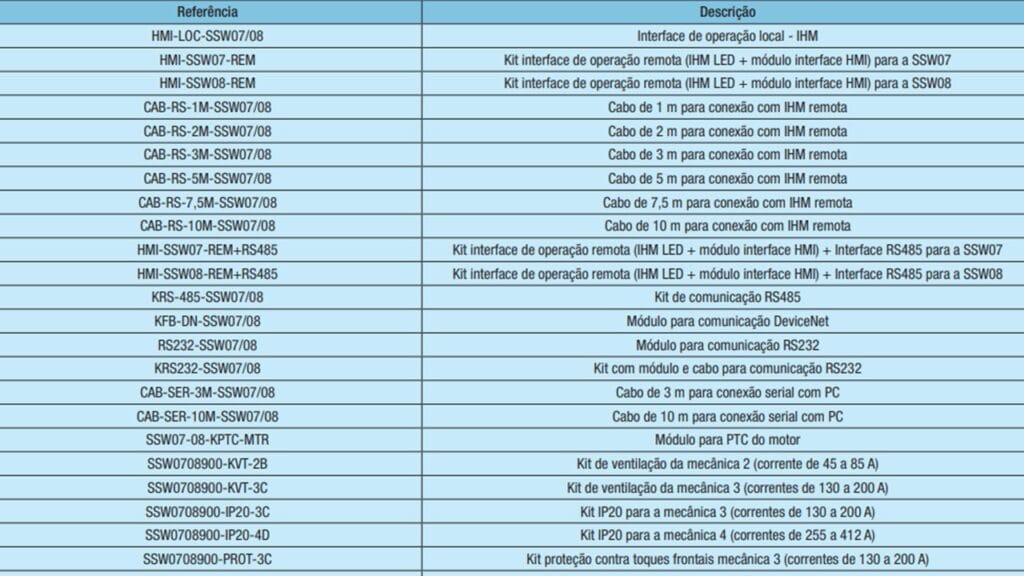

Tabela de acessórios para Soft Starter SSW07

Na tabela abaixo, você pode conferir a tabela de acessórios do Soft Starter SSW07.

Tabela de acessórios para Soft Starter SSW07

É importante destacar que para mais informações sobre esse tipo de soft starter da WEG, confira abaixo o manual do Soft Starter SSW07 da WEG.

Manual do Soft Starter SSW07

Neste caso, você pode acessar o  catálogo da Soft Starter SSW07 com todas as informações técnicas ou conhecer os outros modelos disponíveis.

E antes de finalizar este artigo que explica qual a diferença entre Soft Starter e Inversor de Frequência, leia a nossa recomendação abaixo.

Mais informações sobre o Soft Starter SSW07

No artigo acima, nós explicamos como funciona o Soft Starter SSW07 da WEG.

Neste caso, é importante destacar que nós já fizemos um artigo completo explicando os 11 tipos de partida de motores elétricos e onde eles são usados.

Além disso, nós também fizemos um artigo completo explicando sobre os Soft Starters. e como funciona na prática o Soft Starter SSW07 da WEG.

E também já fizemos um artigo completo explicando sobre o Inversor de Frequência.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
